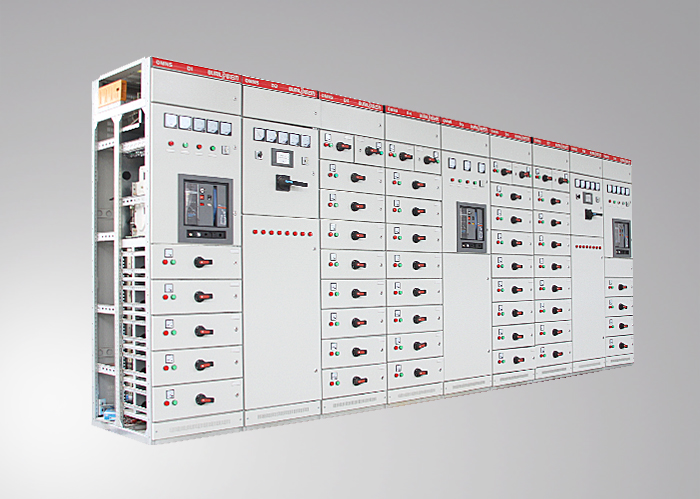

低压抽出式开关柜(OMNS)


a.产品概述
OMNS低压抽出式开关柜是我公司根据市场需求而开发的新一代低压开关柜。产品应用于发电厂、变电站、石油化工、轻功纺织、冶金轧钢、机场、学校和高层建筑等场所,作为交流50(60)Hz,额定工作电压660V及以下电力系统中,作为动力、照明、电动机集中控制及配电设备的电能接受和分配之用。产品负荷GB7251.12-2013、IEC61439-2:2011、VDE0660等标准。


b.结构特点
本开关柜由于引进瑞士ABB先进技术,并在其原来基础上加以技术改进,使其更符合我国国情。柜体采用25MM为模数的C型材通用连接来组成各种得以满足各种需求的柜架结构和抽屉单元,在MCC柜中大量采用高强度的阻燃型工程塑料组件,使安全性能更可靠,同时加之将国外的功能加以改型,以200MM为模数加以组合,使其更有利于PC柜和MCC柜混装柜体的设计需求,抽出单元与柜体具有可靠的联锁装置,以防止在开关通电状态下带负荷拉闸,提高了其安全性,另外该柜体一般采用冷轧钢板进行钝化处理后组装而成,也可根据用户的不同需求采用敷铝钢板。

c.主要技术参数


序号

项目

单位

参数

1

主电路额定电压

V

AC380、660

2

辅助电路额定电压

V

AC220、380,DC110、220

3

额定绝缘电压

V

AC660

4

额定频率

Hz

50(60)

5

额定电流

水平母线

A

≤4000

垂直母线(MCC)

A

1000

6

母线额定短时耐受电流

kA/1s

50、80

7

母线额定峰值耐受电流

kA

105、176

8

工频试验电压

主电路

V/1min

2500

辅助电路

9

母线

三相四线制


A、B、C、PEN

三相五线制


A、B、C、PE、N

10

防护等级


IP30、IP40
