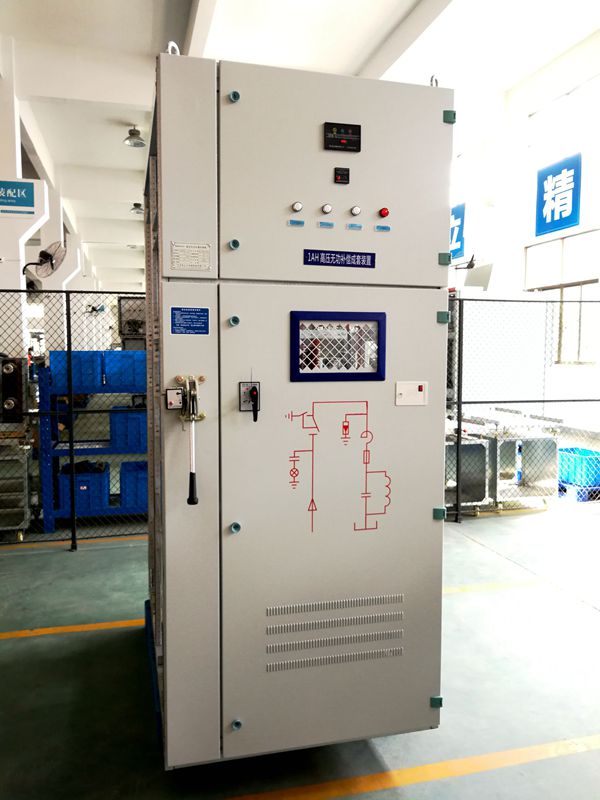

TBBZ(ORL)-12/1800型高压无功补偿柜


a.产品概述

TBBZ(ORL)-12/1800型高压无功补偿装置用于电力系统和工矿企业35KV、110KV变电站6KV、10KV电压等级的企业配电站,各级变配电网中新建、扩建的电容补偿系统,用以提高电网功率因数、改善配电电压质量,减少损耗,增加电力设备的供应能力,以获得配电系统安全可靠经济的运行,并串加电抗器具有抑制谐波的功能,确保装置自身和相连电网的安全可靠运行。

执行标准:

GB 50227-95 国家标准《并联电容器装置设计规范》

DL/T 604-1996 国家电力行业标准《高压并联电容器装置订货技术条件》



b.产品特点

1.装置中电容器的损耗角正切值:全膜介质结构,不大于0.0005

2.装置的容量偏差:装置中电容器组的实测电容与其额定值的偏差不超过0~+10%,电容器组的任意两相实测电容的最大值与最小值之比不大于1.02

3.装置允许在1.1倍额定电压下长期运行。

4.装置允许在由于过电压和高次谐波造成的有效值为1.3倍额定电流的稳态过电流下长期运行。

5.接线方式:三角形、单星形、双星形

6.保护方式:开口三角保护、差压保护、中性点不平衡电压保护、中性点不平衡电流保护、三角形接线零序电流保护。

7.结构方式:根据装置所配置设备(电容器、电抗器等)的布置壳分为柜式、片架式、围栏式、集合式形式。


c.主要技术参数

1.额定电压:6kV,10kV

2.额 定 频 率:50Hz

3.装置相数:3相

4.装置额定容量:按用户需要选取
