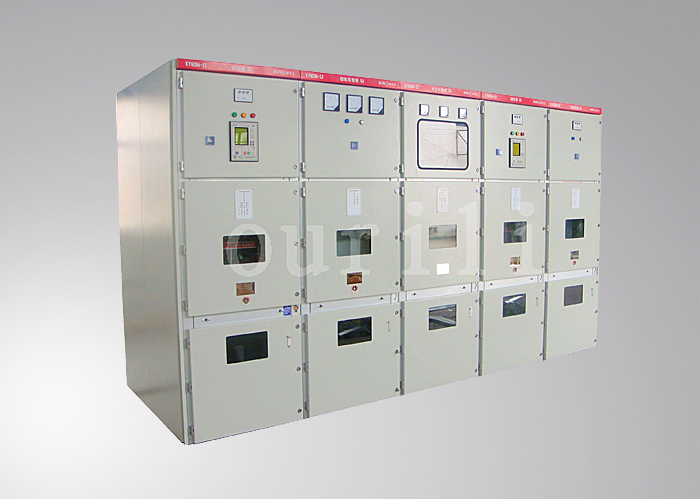

中置柜(KYN28A-12)

a.产品概述
KYN28A-12型户内金属铠装中置式开关设备(以下简称开关设备),系3~10kV三相交流50Hz单母线及单母线分段系统的成套配电装置。主要用于发电厂、中小型发电机送电、工矿企事业配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等。实行控制保护、监测之用。本开关柜满足IEC298、GB3906等标准要求,具有防止带负荷推拉断路器手、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能,可配用VS1、VD4、VB2、3AE真空断路器,实为一种性能优越的配电装置。


b.产品特点
1、该产品为组装式结构设计,采用拉铆螺母和高强度螺栓联接组装而成,外壳采用厚度为2mm敷铝锌钢板,门板材料为优质冷轧钢板并采用树脂粉末静电喷涂工艺,外形美观大方,安装维修方便。
2、板材经数控进口设备加工折弯工艺,使柜体比同类设备整体重量轻,机械强度好,外壳防护等级IP4X,且精度高,便于装配及实现材料统一化。
3、各高压隔室完全隔离,每个高压隔室在柜顶部装设各自的泄压板,保证内部电弧故障不会影响相邻隔室,保证设备及人身安全。开关柜各高低压隔室都有良好的密封措施,高压隔室内装有自动加热装置,保证柜内绝级体表面干燥。
4、可实现闭门操作。开关柜的各项正常操作,包括断路器分合闸、断路器手车推到工作位置和退出到试验/隔离装置,以及接地开关的分合闸,都要求在高压隔室门板开闭条件下进行,以保证人身安全。
5、柜体分为手车室、母线室、电缆室、继电器及仪表室。手车室后部装有接地的金属活门,手车抽出后,活门自动关闭;二次触头,随手车进出实现通、断;母线室与其它室隔开;电缆室位于后下部,便于敷设进出线电缆,底部装有接地母线;继电器及仪表室位于柜的前上部。
6、可抽出水平隔板及装卸母线室隔板,使得主母线的联接以及电缆、接地开关、避雷器、电流互感器等组件的安装和检修都可在开关柜正面进行,十分方便。
7、开关柜面板开有观察窗,可以看到断路器手车上的分/合按钮及断路器机械位置指示器以及弹簧的储能/释放状态指示器并可手动分/合断路器和储能。
8、手车与柜体绝缘结构配合,机械联锁安全可靠、灵活。手车在柜体内有断开、试验、工作位置、每一位置有定位装置,以保证联锁可靠。
9、柜内带电母线采用热缩套管套装,母线为铜质材料,搭接处镀锡。


c.技术参数

序号

项目

单位

数据

1

额定电压(最高工作电压)

kV

12

2


额定绝
缘水平

1min工频耐受电压

kV

42

雷电冲击耐受电压

kV

75

3

额定频率

Hz

50

4

主母线额定电流

A

63012501600200025003150

5

分支母线额定电流

A

63012501600200025003150

6

4s热稳定电流(有效值)

kA

16202531.54050

7

额定动稳定电流(峰值)

kA

40506380100125

8

防护等级

外壳为IP4X
