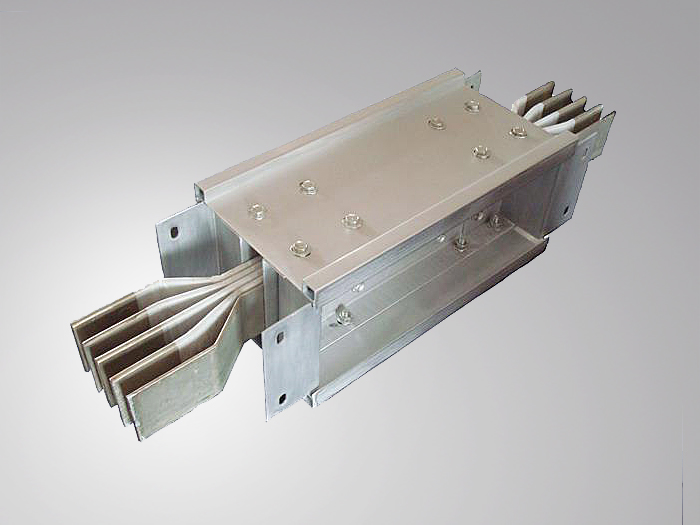

密集型母线槽(OMMX1)

a.产品概述
母线槽适用于交流三相四线、三相五线制,频率50Hz,额定电压至660V, 额定工作电流100~6300A 的供配电系统,作为工矿、企事业和高层建筑中供配电设备的辅助设备,特别适用于车间、老企业的改造。


b.产品特点

(1)散热能力较强
密集型母线槽相与相及相与外壳均紧贴在一起,故能承受较大的电动应力和热应力。并能将导电排所产生的热量迅速散发,载流量大。
接头用绝缘螺栓紧固,同时采用双连接铜排连接,有效增加了接头接触面积,大大降低了接头部位温升。
(2)新一代环保产品
密集型母线槽导电排缠绕有阻燃型交联聚乙烯热缩套管,具有较强的绝缘性能,在遇火时无有毒气体散发。
(3)布线灵活
密集型母线槽插接口设置灵活方便,可设置大量的插口,通用性较强,当调整用电设备位置时,无需变动供电系统。


c.技术参数


额定电流In(A)

2500

2000

1600

1250

1000

短时耐受电流Icw(KA)

50

50

50

50

50

峰值耐受电流Ipk(KA)

105

105

105

105

105

平均电阻R(mΩ/m)

0.025

0.030

0.034

0.041

0.047

平均电抗X(mΩ/m)

0.010

0.015

0.020

0.025

0.030

外形尺寸(高× 宽)

270×135

230×143

190×143

170×143

150×143

外壳材料厚度钢板(mm)

2.0
