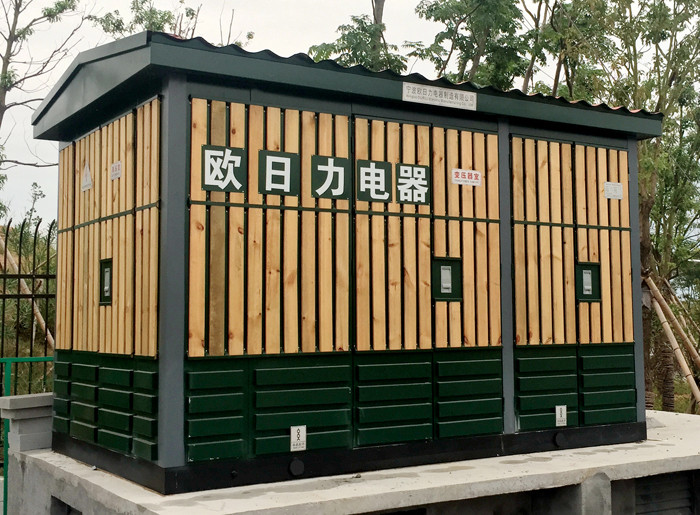

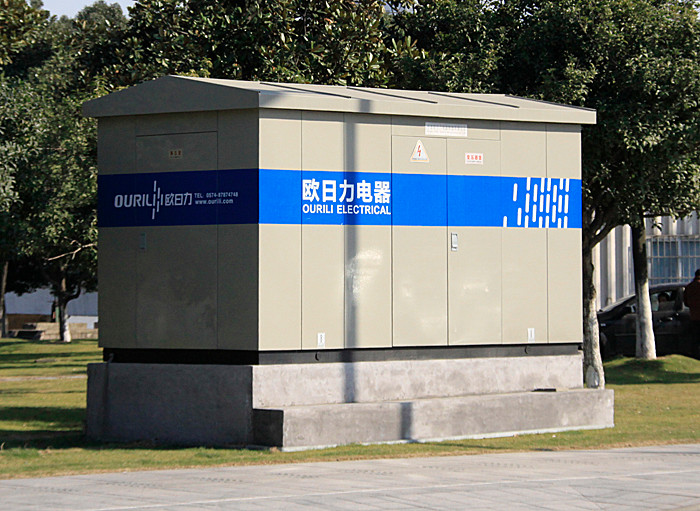

箱式变电站

a.产品概述
YB-12/0.4型高压/低压预装箱式变电站(高压/低压预装式变电站)是将高压开关设备、变压器和低压开关设备三部分组合在一起作为一种简单、经 济可靠、可移动的配电装置。适用于城市公用配电、住宅小区、高层建筑、工矿、油田、机场、码头及临时用电等场所,作为动力、照明的电能接受和分配,也适用于环 网配电系统及放射式电网的终端供电。产品符合GB/T 17467-2010《高压/低压预装式变电站》、DL/T537-2002《高压/低压预装箱式变电站选用导则》等标准。


b.结构特点
? 该产品为框架结构,框架整体用槽钢、角钢焊接而成,四周及箱顶采用铝合金板、不锈钢板、非金属等多种防腐性能优良的材料加工,并涂以专用漆层,使之具有整体机械强度高和防腐蚀性能好、防止小动物进入等优点;
? 箱顶采用双层,斜顶结构,具有隔热性好及不易积水、漏水、渗水等优点。箱顶檐下四周都有散热孔,增加了箱内通风性能,提高了箱内高、低压设备运行的稳定性;
? 箱内用钢板隔成三个相对独立的小室,即高压室、变压室和低压室,三室一般成品字型或目字型布置,也可按用户要求布置;
? 高、低压室防护等级不低于IP33D,变压器室防护等级不低于IP23D;
? 高压侧一般采用真空断路器、负荷开关进行保护,变压器可选择油浸式变压器、全密封油浸式变压器、干式变压器,低压侧一般按用户的需要组成供电方案,也可根据用户要求提供计量装置和自动无功补偿装置;
? 该产品保护性能完善,防误联锁功能齐全。


C.主要技术参数


      序号

名称

项目

单位

参数

         1

高压单元

额定电压

kV

12

额定电流

A

630

额定频率

Hz

50

1min工频耐受电压:相对地和相间/隔离断口

kV

42/48

雷电冲击电压相对地和相间/隔离断口

kV

75/85

额定短时耐受电流(4S)

kA

20、25、31.5

额定峰值耐受电流

kA

50、63、80

      2

低压单元

额定电压

V

400

主回路额定电流

A

100~2500

1min工频耐受电压

V

2500

额定短时耐受电流(1S)

kA

15-50

额定峰值耐受电流

kA

30-105

      3

变压器室

变压器容量

kVA

30-1600

高压额定电压

kV

10

低压额定电压

kV

0.4
