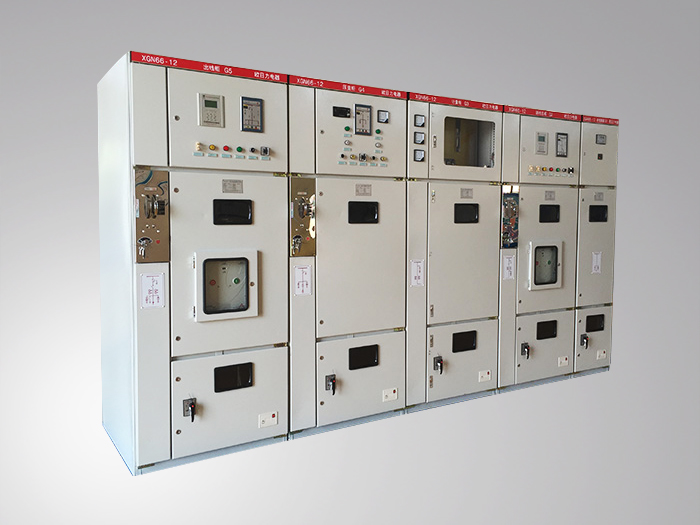

XGN66A-12箱型(固定式)交流金属封闭开关


a.产品概述
XGN66A-12箱型(固定式)交流金属封闭开关设备是新一代高压电器成套产品,符合国家标准GB3906《3-35kV交流金属封闭开关设备》和电力部DL404《户内交流高压开关柜订货技术条件》要求,也满足国际标准IEC298《kV以上52kV及以下交流金属封闭开关设备和控制设备》的要求.并且具有两部提出的“五防”闭锁功能。本设备适合于3-10kV三相交流50Hz单母线分段的系中,作接受和分配电能之用,并具有对电路进行控制、保护和监测等功能。可适用在各类型发电厂、变电站及工矿企业,高层建筑等场所、也可与环网柜组合应用于开闭所中


b.结构特点
1.柜体采用优质角钢焊接而成
2.断路器室位于柜体中下部,安装、调试、维护方便。标准配装ZN63A(VS1-12)固定式断路器,并设有压力释放通道,确保人身安全!
3.采用先进可靠的旋转式隔离开关,可在主母线带电安全下安全进入断路器室检修
4.整柜防护等级IP2X
5.设有可靠功能齐全的强制性机械闭锁装置,简便有效达到“五防”要求
6.具有可靠的接点系统
7.门上装有观察窗,可清楚观察到柜内元件的工作状态
8.操作机构闭锁采用同XGN2-12柜用的JSXGN闭锁机构,简单可靠方便实用


C.技术参数


序号



单位



1

额定电压
(即最高工作电压)

kV

12

2

额定绝

缘水平

1min工频耐压

kV

42

雷电冲击耐压

kV

75

3

额定频率

Hz

50

4

主母线额定电流

A

800

1250

2000 2500 3150

5

分支母线额定电流

A

630

1000 1250

2000 2500 3150

6

4s热稳定电流

kA

20

31.5

40

7

额定动稳定电流

kA

50

80

100

8

防护等级


IP2X

9

外形尺寸(宽××高)

mm

900×950×2300

901000×2300

500×1000×2300
